ساخت جرثقیل هیدرولیکی+ طرز کار
جرثقیل هیدرولیکی یک ماشین قدرتمند و همه کاره است که برای بلند کردن و جابجایی بارهای سنگین در صنایع مختلف به کار می رود. این جرثقیل ها با بهره گیری از فشار روغن و اصول هیدرولیک نیروی لازم برای بلند کردن اجسام سنگین را فراهم می کنند. در این مقاله به بررسی دقیق ساختار جرثقیل هیدرولیکی طرز کار اجزای اصلی آن کاربردهای صنعتی استانداردهای بین المللی و نکات فنی مهم می پردازیم.
جرثقیل هیدرولیکی چیست و چگونه کار می کند؟
جرثقیل هیدرولیکی نوعی جرثقیل است که از سیستم هیدرولیک برای ایجاد نیروی لازم جهت بلند کردن و جابجایی بار استفاده می کند. اساس کار این جرثقیل ها بر مبنای قانون پاسکال استوار است. قانون پاسکال بیان می کند که فشار وارد شده به یک سیال محبوس (مانند روغن هیدرولیک) به طور یکسان در تمام جهات منتقل می شود. در جرثقیل هیدرولیکی یک پمپ هیدرولیک روغن را تحت فشار قرار می دهد و این فشار از طریق سیلندرهای هیدرولیکی به نیروی مکانیکی تبدیل شده و باعث حرکت بازوی جرثقیل و بلند کردن بار می شود. به زبان ساده روغن فشرده شده مانند یک اهرم قدرتمند عمل کرده و امکان بلند کردن اجسام بسیار سنگین را فراهم می آورد.
اجزای اصلی جرثقیل هیدرولیکی
برای درک بهتر طرز کار جرثقیل هیدرولیکی لازم است با اجزای اصلی آن آشنا شویم. این اجزا به طور هماهنگ با یکدیگر کار می کنند تا عملکرد مطلوب جرثقیل را تضمین نمایند :
- پمپ هیدرولیک : قلب سیستم هیدرولیک پمپ هیدرولیک است که وظیفه تولید فشار روغن را بر عهده دارد. پمپ با دریافت نیروی مکانیکی از موتور (معمولاً دیزلی یا الکتریکی) روغن را از مخزن مکیده و با فشار بالا به مدار هیدرولیک پمپ می کند. انواع مختلفی از پمپ های هیدرولیک در جرثقیل ها استفاده می شوند از جمله پمپ های دنده ای پیستونی و پره ای که هر کدام ویژگی ها و کاربردهای خاص خود را دارند.
- سیلندرهای هیدرولیکی : بازوهای قدرتمند جرثقیل سیلندرهای هیدرولیکی هستند که نیروی فشار روغن را به حرکت خطی تبدیل می کنند. سیلندرها از یک پیستون و یک محفظه استوانه ای تشکیل شده اند. با ورود روغن پرفشار به یک طرف پیستون پیستون به حرکت درآمده و این حرکت برای بلند کردن و پایین آوردن بازوی جرثقیل (بوم) جک های تعادل (اوترریگر) و سیستم فرمان استفاده می شود. جرثقیل ها معمولاً دارای چندین سیلندر هیدرولیکی هستند که هر کدام وظیفه خاصی را بر عهده دارند.
- شیرهای هیدرولیکی (کنترل ولوها) : مغز متفکر سیستم هیدرولیک شیرهای هیدرولیکی هستند که جریان روغن را در مدار کنترل می کنند. این شیرها به اپراتور امکان می دهند تا جهت و میزان جریان روغن به سیلندرها را تنظیم کرده و در نتیجه حرکت بازوی جرثقیل سرعت و جهت آن را کنترل نماید. شیرهای هیدرولیکی انواع مختلفی دارند از جمله شیرهای کنترل جهت شیرهای کنترل فشار و شیرهای کنترل جریان که هر کدام نقش مهمی در عملکرد دقیق و ایمن جرثقیل ایفا می کنند.
- مخزن روغن هیدرولیک : منبع تغذیه سیستم هیدرولیک مخزن روغن است که روغن هیدرولیک مورد نیاز سیستم را در خود جای می دهد. مخزن علاوه بر نگهداری روغن وظایف دیگری مانند جدا کردن هوا از روغن خنک کردن روغن و ته نشین کردن ذرات معلق را نیز انجام می دهد. روغن هیدرولیک باید تمیز خنک و عاری از آلودگی باشد تا عملکرد صحیح و طول عمر سیستم هیدرولیک تضمین شود.
- روغن هیدرولیک : خون سیستم هیدرولیک روغن هیدرولیک است که وظیفه انتقال نیرو و روانکاری قطعات را بر عهده دارد. روغن هیدرولیک باید دارای ویژگی های خاصی مانند ویسکوزیته مناسب پایداری حرارتی و شیمیایی مقاومت در برابر فشار و خاصیت ضد خوردگی باشد. انتخاب روغن هیدرولیک مناسب با توجه به نوع جرثقیل و شرایط کاری آن از اهمیت بالایی برخوردار است.
- لوله ها و اتصالات هیدرولیک : رگ های سیستم هیدرولیک لوله ها و اتصالات هیدرولیک هستند که روغن پرفشار را بین اجزای مختلف سیستم منتقل می کنند. این لوله ها و اتصالات باید مقاوم در برابر فشار بالا نشتی و خوردگی باشند. کیفیت لوله ها و اتصالات هیدرولیک نقش مهمی در ایمنی و کارایی سیستم هیدرولیک دارد.
طرز کار جرثقیل هیدرولیکی
درک طرز کار جرثقیل هیدرولیکی به صورت گام به گام به روشن شدن نحوه عملکرد این ماشین قدرتمند کمک می کند :
- شروع به کار و ایجاد فشار : اپراتور با روشن کردن موتور جرثقیل پمپ هیدرولیک را به کار می اندازد. پمپ شروع به مکش روغن از مخزن و پمپاژ آن به مدار هیدرولیک با فشار بالا می کند.
- کنترل جریان روغن توسط شیرها : اپراتور با استفاده از اهرم های کنترل شیرهای هیدرولیکی را باز و بسته می کند. این کار باعث هدایت جریان روغن به سیلندرهای هیدرولیکی مورد نظر می شود.
- حرکت سیلندرهای هیدرولیکی و بازوی جرثقیل : با ورود روغن پرفشار به سیلندر بوم (بازوی اصلی جرثقیل) پیستون سیلندر به حرکت درآمده و بوم جرثقیل به سمت بالا یا پایین حرکت می کند. به طور مشابه با هدایت روغن به سیلندرهای دیگر جک های تعادل (اوترریگر) باز شده و جرثقیل را پایدار می کنند و سیستم فرمان فعال شده و امکان حرکت و مانور جرثقیل را فراهم می سازد.
- بلند کردن بار : با حرکت بوم و استفاده از وینچ و سیم بکسل بار به آرامی بلند می شود. اپراتور با کنترل دقیق شیرهای هیدرولیکی می تواند سرعت و دقت حرکت بازوی جرثقیل و وینچ را تنظیم کرده و بار را به محل مورد نظر منتقل کند.
- پایان کار و تخلیه فشار : پس از اتمام کار اپراتور موتور جرثقیل را خاموش می کند. با توقف پمپ هیدرولیک تولید فشار روغن متوقف شده و فشار موجود در مدار به تدریج تخلیه می شود. شیرهای هیدرولیکی به حالت اولیه باز می گردند و جرثقیل برای کار بعدی آماده می شود.
کاربردهای صنعتی جرثقیل هیدرولیکی
جرثقیل های هیدرولیکی به دلیل قدرت دقت و قابلیت مانور بالا در صنایع مختلف کاربردهای گسترده ای دارند. برخی از مهم ترین این کاربردها عبارتند از :

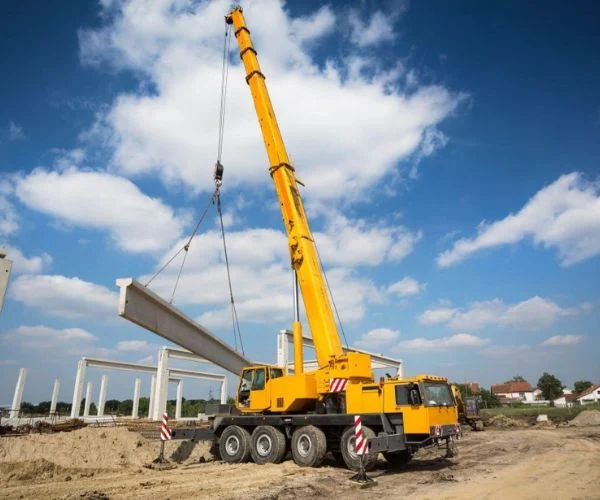

- صنعت ساختمان : جرثقیل های هیدرولیکی نقش حیاتی در ساخت و ساز ساختمان های بلند پل ها تونل ها و سایر پروژه های عمرانی ایفا می کنند. آنها برای بلند کردن و جابجایی مصالح ساختمانی سنگین مانند تیرآهن بتن بلوک و تجهیزات سنگین ساختمانی به کار می روند.
- صنعت حمل و نقل و کشتیرانی : در بنادر و اسکله ها جرثقیل های هیدرولیکی برای بارگیری و تخلیه کانتینرها و بارهای سنگین از کشتی ها و کامیون ها استفاده می شوند. این جرثقیل ها با سرعت و دقت بالا به تسهیل و تسریع فرایند حمل و نقل کالاها کمک می کنند.
- صنعت نفت و گاز : در پالایشگاه ها سکوهای نفتی و پروژه های خط لوله جرثقیل های هیدرولیکی برای نصب و نگهداری تجهیزات سنگین لوله ها و قطعات بزرگ به کار می روند. قابلیت کار در شرایط سخت و محیط های خطرناک جرثقیل های هیدرولیکی را به ابزاری ضروری در صنعت نفت و گاز تبدیل کرده است.
- صنعت معدن : در معادن روباز و زیرزمینی جرثقیل های هیدرولیکی برای حمل و جابجایی مواد معدنی سنگین تجهیزات معدنی و ماشین آلات بزرگ استفاده می شوند. قدرت و استحکام بالای جرثقیل های هیدرولیکی آنها را برای کار در شرایط سخت معدنی مناسب می سازد.
- صنعت تولید و کارخانجات : در کارخانجات صنعتی و خطوط تولید جرثقیل های هیدرولیکی برای جابجایی قطعات سنگین ماشین آلات صنعتی و مواد اولیه به کار می روند. استفاده از جرثقیل های هیدرولیکی در کارخانجات به افزایش بهره وری و کاهش خطرات جابجایی دستی بار کمک می کند.
شما می توانید برای خرید انواع جرثقیل های هیدرولیکی، سقفی، دروازه ای و همچنین قطعات جرثقیل مانند کابل جمع کن جرثقیل سقفی، چرخ جرثقیل و… با شاهین سازه تماس بگیرید.
0127788487 09121438742
استانداردهای بین المللی و تکنولوژی های پیشرفته در جرثقیل های هیدرولیکی
صنعت جرثقیل های هیدرولیکی تحت تاثیر استانداردهای بین المللی و تکنولوژی های پیشرفته به طور مداوم در حال پیشرفت است. برخی از مهم ترین جنبه های این حوزه عبارتند از :
- استانداردهای ایمنی : سازمان بین المللی استانداردسازی (ISO) و سایر سازمان های استاندارد استانداردهای سختگیرانه ای را برای طراحی ساخت بهره برداری و نگهداری جرثقیل های هیدرولیکی تدوین کرده اند. این استانداردها با هدف حفظ ایمنی اپراتورها کارکنان و محیط کار الزامات فنی دقیقی را برای اجزای مختلف جرثقیل سیستم های کنترلی سیستم های ایمنی و روش های بازرسی و نگهداری تعیین می کنند. رعایت این استانداردها در ساخت و بهره برداری از جرثقیل های هیدرولیکی از اهمیت حیاتی برخوردار است.
- تکنولوژی های کنترلی پیشرفته : جرثقیل های هیدرولیکی مدرن از سیستم های کنترلی پیشرفته ای بهره می برند که دقت کارایی و ایمنی عملکرد آنها را به طور چشمگیری افزایش می دهد. این سیستم ها شامل کنترل های الکترونیکی سیستم های حسگر (سنسور) سیستم های مانیتورینگ و سیستم های ضد واژگونی هستند. استفاده از این تکنولوژی ها به اپراتور امکان می دهد تا جرثقیل را با دقت و کنترل بیشتری هدایت کرده و از بروز حوادث ناگوار جلوگیری نماید.
- مواد و طراحی های نوین : در ساخت جرثقیل های هیدرولیکی مدرن از مواد سبک و مقاوم مانند فولادهای آلیاژی با استحکام بالا و کامپوزیت ها استفاده می شود. این مواد باعث کاهش وزن جرثقیل افزایش ظرفیت باربری و بهبود راندمان انرژی می شوند. همچنین طراحی های نوین در ساختار جرثقیل به بهبود پایداری کاهش تنش های وارده و افزایش طول عمر دستگاه کمک می کنند.
- اتوماسیون و هوشمندسازی : صنعت جرثقیل های هیدرولیکی به سمت اتوماسیون و هوشمندسازی در حال حرکت است. استفاده از سیستم های هوشمند رباتیک و اینترنت اشیا (IoT) در جرثقیل های هیدرولیکی امکان بهبود بهره وری کاهش خطاهای انسانی افزایش ایمنی و انجام عملیات از راه دور را فراهم می سازد. این تکنولوژی ها آینده ای روشن برای صنعت جرثقیل های هیدرولیکی رقم خواهند زد.
نکات فنی مهم در ساخت و بهره برداری از جرثقیل هیدرولیکی
برای اطمینان از عملکرد ایمن و کارآمد جرثقیل هیدرولیکی توجه به نکات فنی مهم در ساخت و بهره برداری از آن ضروری است :
- انتخاب مواد مناسب : استفاده از مواد با کیفیت و مطابق با استانداردهای بین المللی در ساخت اجزای جرثقیل از جمله فولاد روغن هیدرولیک لوله ها و اتصالات از اهمیت بالایی برخوردار است. مواد نامرغوب می توانند منجر به کاهش طول عمر افزایش احتمال خرابی و کاهش ایمنی جرثقیل شوند.
- طراحی و محاسبات دقیق : طراحی جرثقیل باید بر اساس محاسبات مهندسی دقیق و با در نظر گرفتن شرایط کاری و بارهای مورد انتظار انجام شود. طراحی نامناسب می تواند منجر به عدم پایداری شکست سازه و حوادث ناگوار شود.
- کنترل کیفیت در ساخت : بازرسی و کنترل کیفیت دقیق در تمام مراحل ساخت جرثقیل از جمله جوشکاری مونتاژ و تست ضروری است. این کار باعث شناسایی و رفع عیوب احتمالی قبل از بهره برداری از جرثقیل می شود.
- آموزش اپراتورها : آموزش صحیح و کامل اپراتورها در مورد نحوه کار با جرثقیل اصول ایمنی بازرسی های روزانه و نگهداری اولیه از اهمیت بسیار زیادی برخوردار است. اپراتورهای آموزش دیده می توانند به طور ایمن و کارآمد با جرثقیل کار کرده و از بروز حوادث جلوگیری نمایند.
- بازرسی و نگهداری دوره ای : بازرسی های دوره ای منظم و نگهداری پیشگیرانه بر اساس دستورالعمل های سازنده برای حفظ عملکرد صحیح و ایمن جرثقیل ضروری است. این بازرسی ها شامل بررسی سطح روغن نشتی ها وضعیت قطعات و سیستم های ایمنی می باشد. نگهداری منظم طول عمر جرثقیل را افزایش داده و هزینه های تعمیرات ناگهانی را کاهش می دهد.
- رعایت ظرفیت باربری : هرگز نباید باری بیشتر از ظرفیت مجاز جرثقیل بلند شود. تجاوز از ظرفیت باربری می تواند منجر به واژگونی جرثقیل شکست سازه و حوادث جبران ناپذیر شود. اپراتور باید همواره به نمودار بار (Load Chart) جرثقیل توجه داشته باشد و بار را متناسب با ظرفیت مجاز بلند کند.
نتیجه گیری
جرثقیل های هیدرولیکی به عنوان ماشین آلات قدرتمند و انعطاف پذیر نقش بسیار مهمی در صنایع مختلف ایفا می کنند. درک اصول عملکرد اجزای اصلی کاربردها و نکات فنی مربوط به این ماشین آلات برای مهندسان تکنسین ها اپراتورها و کلیه افرادی که به نوعی با این صنعت در ارتباط هستند ضروری است. با پیشرفت تکنولوژی و توجه به استانداردهای ایمنی جرثقیل های هیدرولیکی همچنان به عنوان یکی از اصلی ترین ابزارهای جابجایی بار در صنایع سنگین به کار خود ادامه خواهند داد و نقش کلیدی در توسعه و پیشرفت پروژه های بزرگ صنعتی و عمرانی ایفا خواهند نمود.
پرسش های متداول
۱. چه نوع روغنی برای جرثقیل هیدرولیکی مناسب است؟
نوع روغن هیدرولیک مناسب برای جرثقیل به نوع سیستم هیدرولیک شرایط آب و هوایی و توصیه های سازنده بستگی دارد. به طور کلی روغن های هیدرولیک با ویسکوزیته مناسب پایداری حرارتی و شیمیایی بالا و خاصیت ضد سایش برای جرثقیل های هیدرولیکی توصیه می شوند. همواره به دفترچه راهنمای جرثقیل مراجعه کرده و از روغن پیشنهادی سازنده استفاده کنید.
۲. چگونه می توان از واژگونی جرثقیل هیدرولیکی جلوگیری کرد؟
جلوگیری از واژگونی جرثقیل هیدرولیکی نیازمند رعایت نکات ایمنی متعددی است از جمله :
- استفاده از جک های تعادل (اوترریگر) به طور صحیح و کامل.
- قرارگیری جرثقیل بر روی سطح صاف و محکم.
- عدم تجاوز از ظرفیت باربری مجاز.
- حرکت آرام و کنترل شده بازوی جرثقیل.
- توجه به شرایط باد و آب و هوایی.
- بازرسی منظم سیستم های ایمنی و ضد واژگونی جرثقیل.
۳. عمر مفید جرثقیل هیدرولیکی چقدر است؟
عمر مفید جرثقیل هیدرولیکی به عوامل مختلفی مانند کیفیت ساخت شرایط کاری نحوه بهره برداری و نگهداری بستگی دارد. با نگهداری منظم بازرسی های دوره ای و رعایت اصول ایمنی می توان عمر مفید جرثقیل را به طور قابل توجهی افزایش داد. به طور متوسط یک جرثقیل هیدرولیکی با نگهداری مناسب می تواند بین ۲۰ تا ۳۰ سال یا حتی بیشتر به خوبی کار کند.
