چگونه پمپ سیرکولاتور مناسب برای سیستم انتخاب کنیم؟

انتخاب پمپ سیرکولاتور به بعد از محاسبه بارهای حرارتی به عنوان اساسی ترین قسمت طراحی و  محاسبه جهت  انتخاب تجهیزات برای سیستم تهویه مطبوع می باشد به طوری که در صورت عدم انتخاب صحیح پمپ سیرکولاتور ناکارامدی و عدم علمکرد صحیح سیستم را به دنیال دارد ،زیرا وظیفه اصلی حمل این انرژی که از طریق بویلر یا چیلر تولید می شود برعهده پمپ سیرکولاتور می باشد اگرچه نوع مسیر و ساختار لوله کشی کار را برای این انتقال آسان می کند ولی وظیفه اصلی پمپ سیرکولاتور گردش آب درون لوله ها و مسیر بسته می باشد نه رساندن انرژی و آب به مصرف کنندهایی مانند رادیاتور و فن کویل.

مقدمه

پمپ سیرکولاتور از یکی از اصلی ترین ادوات  سیستم های بسته گرمایشی یا سرمایشی می باشند  که تنها وظیفه آن  گردش انرژی تولیده از مبدا تولید به مصرف کننده می باشد و دوباره باز گشت آن به محلی که انرژی تولید شده است  ، پمپ سیرکولاتور در یک مسیر بسته قرار می گیرد ، که در این سیکل بسته ، سیالی که در حال گردش است با هیچ سیالی جز هوای منبع انبساط باز در تماس نیست  ، پمپ های سیرکولاتور یک پمپ نوع پمپ سانتریفیوژی بوده که ماهیت آن تامین خوراک مورد نیاز مبدل های حرارتی از طریق انتقال سیال دارای انرژی و گردش  آن می باشد تعیین می شود.

مثالی که می توان برای پمپ سیرکولاتور در نظر گرفت به مانند یک ماشین حمل غذایی است که از محل رستوران که منبع تولید غذا می باشد ، مقداری معین برای تعدادی از مصرف کنندهایی مقدار غذایشان مشخص شده دریافت کرده و باید طبق مدت زمان معین غذا را به مصرف کنندها در برساند در صورت دیر رساندن غذا توسط ماشین به دلیل مختلفی از قبیل دور بودن مسیر ، مناسب نبودن ماشین برای حمل این تعداد غذا  ، مشاهده می شود غذای سرد تحویل مصرف کنندها میدهد که باب میل شان نیست .

 ساختمان

8 راز مهم و حیاتی برای انتخاب  یک پمپ سیرکولاتور

  1. قبل از انتخاب و محاسبه پمپ سیرکولاتور با نگاه منطق عملکردی و توضیحات گفته شده در مقدمه این مقاله در میابیم که این پمپ تابع بار حرارتی یا برودتی سیستم می باشد که این بار توسط بویلر آبگرم یا چیلر ها تولید می شوند یعنی با با افزایش یا کاهش  بار سیستم پمپ سیرکولاتور بزرگتر یا کوچکتر می شود
  2. ماهیت پمپ سیرکولاتور این است که این نوع پمپ ها ،فشار سیستم بسته را بالا نمی برند و اختلاف فشار دو سر پمپ صرفا معادل افت فشار دینامیکی که شامل افت های اصطکاکی و سرعتی به وجود آمده در مدار است
  3. در پمپ های سیرکولاتور این مطلب مهم را هنگام انتخاب پمپ باید بدانید که ، پمپ سیرکوله حمل کننده سیال حامل انرژی می باشد منظور از سیال حامل انرژی آب سرد چیلر یا آبگرم دیگ می باشد پس با توجه  به قرار گرفتن در یک مسیر بسته در می یابیم که پارمتری بنام دبی در این پمپ ها خیلی مهم تر از هد آن می باشد .البته هرچی دبی بیشتر شود افت فشار نیز بیشتر شده و سیال کندتر  حرکت خواهد کرد.
  4. در سیستم های بسته سیرکولاتوری برای انتخاب پمپ ،این نکته را باید به یاد داشته باشید که ما قرار نیست با این پمپ بر ارتفاع استاتیکی ساختمان غلبه کنیم ، یعنی ساختمانی 15 متر ارتفاع دارد ،نباید 15 متر هد ارتفاعی برایش در نظر بگیریم (در مورد  این مطلب جلوتر کامل توضیح خواهیم دارد)
  5. دور موتور این پمپ ها معمولا 1450 دور و 2900 دور می باشد که در دبی های بالا مجبور به استفاده از دینام های 2900 دور می باشیم ولی الویت برای انتخاب موتور این پمپ ها ، دینام های 1450 دور به دلیل دوام بالا ،سروصدای کم حین کاکرد و سبک آن می باشد
  6. البته امروزه پمپ های سیرکوله دور متغیر نیز طراحی و روانه بازار می شوند ، ولی این نکته را به عنوان یک نصیحت مهندسی به خاطر بسپارید که هیچ وقت و هیچ وقت دبی یک سیستم بسته سیرکولاتور را متغیر نکنید زیرا با این کار بالانس گردشی که حامل انرژی است را به خودتان به هم زده اید
  7. این نکته را به خاطر داشته باشید در پمپ سیرکولاتور جریان مورد نیاز برای پمپاژ همیشه یکسان نیست ، زیرا همانطور که گفت شد ،گردش آب در پمپ برای انتقال انرژی صورت می پذیرد ،که بدیهی است که انرزی مورد نیاز یک ساختمان در فصول مختلف یکسان باشد ، بنابراین انرژی مورد نیاز کمتر یک ساختمان ،یعنی دبی کمتر یک پمپ سیرکوله
  8. در تکمیل بند فوق می توان گفت با کاهش بار ،که با کاهش دبی همراه است ما افزایش فشار سیستم به دلیل افزایش هد پمپ سیرکوله داریم که ماحصل آن سریز شدن آب از منبع انبساط باز می باشد.

ساختمان

مشخصات فنی و ویژگی های پمپ سیرکولاتور

  1. اولین مشخصه های پمپ های سیرکوله ، سانتریفوژ بوده آن ها می باشد که به دلیل ارزانی ، سبکی ، سادگی ساختار ،هزینه کم تعمیرات و نگهداری می باشد
  2. همچین این پمپ ها جریان خروجی تقریبا یکنواختی در دور مشخص شده دارند و تنوع جنس و نوع پروانه محفظه زیاد است
  3. از محدودیت های این پمپ های سانتریفوژ گرانروی سیالی است که پمپاژ می کنند ؛که این مقدار در پمپ های سیرکولاتور نمیتواند از 760 سانتی استوک بیشتر باشد گرچه حد متعارف ویسکوزیته برای این پمپ ها 200 سانتی استوک است .

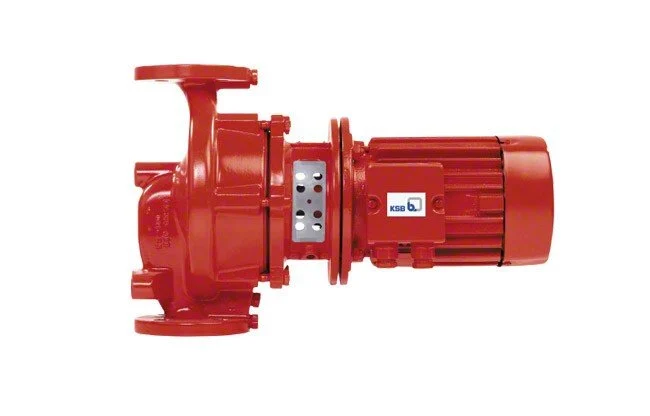

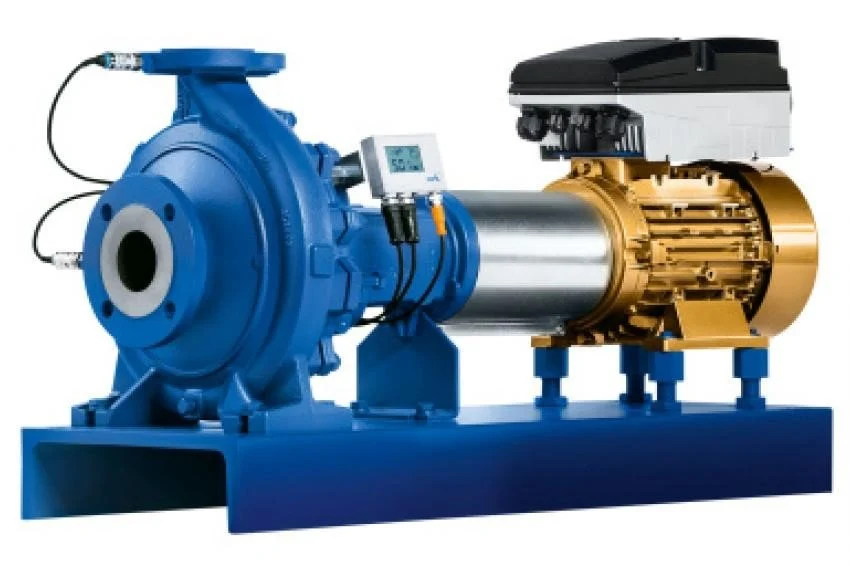

  4. این پمپ ها تنها در دو مدل خطی و زمینی طراحی می شوند که براساس نوع نصب آن نام گذاری شده اند ،همچین دور موتورهای آن نیز در دو نوع 1450 دور و 2900 دور می باشد گرچه نسل جدیدی از پمپ سیرکوله ،پمپ های دور متغیری می باشد که روانه بازار شده است ولی همانطور که گفته شد نباید دبی یک سیستم بسته را متغیر کرد
  5. لازم به ذکر می باشد که با افزایش دور از 1450 دور به 2900 دور شاهد خواهیم بود : دبی 2 برابر ،هد 4 برابر و توان مصرفی 8 برابر می شود که عدم بالانس سیستم ،فرسایشی شدن پروانه و… بماند ، به همین دلیل استفاده از دینام های 1450 دور در الویت است
  6. در تکیمل بند فوق ، این نکته را یاد اور می شوم که در دبی و افت های بالا چاره ای جز استفاده از پمپ های خطی سیرکوله 2900 دور نداریم.

ساختمان

محاسبه هد پمپ سیرکولاتور

برای محاسبه هد پمپ ، مابه طور کلی دارای دو دسته افت فشار مهم می باشیم که شامل افت فشار طولی و افت فشار محلی است که از مجموع این دو دسته افت فشار ، هد اصلی  پمپ در نقطه کارکرد به دست می اید.

  • افت شار طولی : این افت در اثر اصطکاک آب با جدار داخلی لوله به وجود آمده وبه طولانی ترین مسیر رفت یا برگشت بستگی دارد ،که میتوان به صورت سرانگشتی آن را 05 L (که L طولانی ترین مسیر رفت با برگشت است) در نظر گرفت.
  • افت فشار محلی :به افتی که ناشی از شیر الات ، زانوها ، دیگ ها ، چیلرها ، رادیاتور ها و فن کویل ها می باشد افت فشار محلی گفته می شود که شامل :
  1. افت فشار شیرالات و زانوها کار ساده و امکان پذیری به صورت دقیق نسیت لذا با در نظر گرفتن نصف افت فشار طولی که در بالا محاسبه شد از این قسمت عبور میکنیم یعنی 025 L (که L طولانی ترین مسیر رفت با برگشت است)
  2. افت فشار دیگ های چدنی با فولادی را یک متر در نظر بگیرد
  3. افت فشار چیلر که شامل افت فشار اواپراتور می باشد را از کاتالوگ سازنده برداشت کنید
  4. افت فشار کلکتور های رفت و برگشت را 5 متر لحاظ کنید
  5. افت فشار آخرین رادیاتور 1 تا 0.2 متر برداشت کنید
  6. در مورد فن کویل و هوساز فقط کاتالوگ شرکت سانده مد نظر می باشد

محاسبه دبی  پمپ سیرکولاتور

دبی پمپ سیرکولاتور به عنوان اصلی ترین پارمتر در محاسبه  و انتخاب پمپ سیرکولاتور می باشد که سختی و پیچیدگی محاسبه هد پمپ را نداشته فقط بایک رابطه ساده میتوان دبی آن را محاسبه کرد لازم به ذکر می باشد اختلاف دما رفت وبرگشت یا دلتا سیستم در محاسبه دبی نقشه اصلی را داشته به طوریکه در قسمت سرمایش و گرمایش این عدد با یکدیگر متفاوت می باشد ، علی ایحال در محاسبه دبی برای سیستم گرمایش ظرفیت حرارتی بویلر به واحد بی تی یو تقسیم بر عدد ثابت 10000 می شود دبی پمپ برحسب gpm  و در حالت سرمایش ظرفیت چیلر تقسیم بر 5000 می شود دبی سرمایش برحسب gpm
